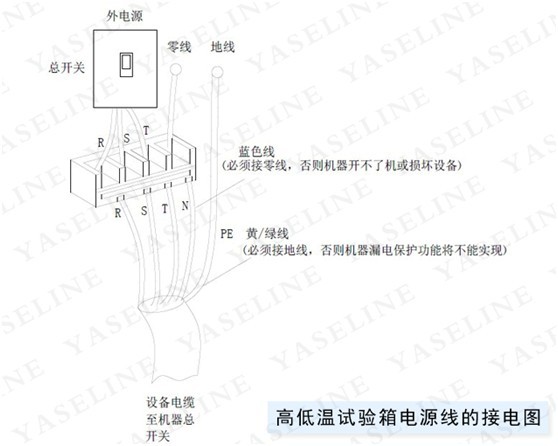

高低溫試驗箱電源線的接電方式如下:
1、接電源前,請確認外部電源的線徑:總開關的容量是否符合設備的要求。
2、請用萬用表確認電源電壓是否為正常(允許±10%RH的偏差),相線之間電壓為380V,相線與零線之間是否為220V,沒問題后,關掉總開關;
3、將機器的零線(藍色N線)接到配電箱中的零線端子上,(零線一定要接對,否則設備將不能工作,或燒電器元件);
4、將機器的R.S.T.三根相線分別接到配電箱總開關下端的三個端子上,并確保螺絲擰緊;
5、 將機器的接地線接到配電箱的地線端子上;闡述高低溫試驗箱電路規范接線步驟;
注意:高低溫試驗箱設計時有相序保護功能,如果相序接錯,開機時,儀表將不會通電,需將配電箱總開關下端的三根相線,任意調換兩線的位置,即可改變相序,符合試驗箱的要求。
|
